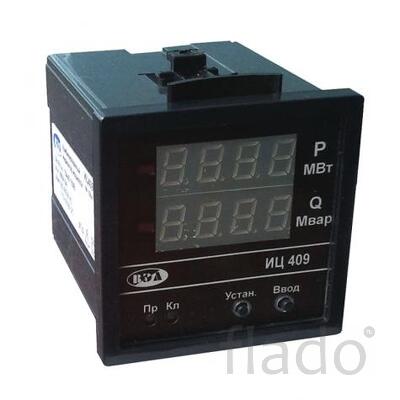

Комбинированный индикатор направления мощности ИЦ409И применяется:
в режиме измерения мощности:
измерение активной и реактивной мощности в одно или трехфазных сетях переменного тока.
выдача сигналов управления в зависимости от величины и направления потока мощности.
в режиме измерения тока и напряжения:
измерение и индикация токов и напряжений в одно или трехфазных сетях переменного тока.
выдача сигналов управления в зависимости от величины токов и напряжений.
Основные особенности
Режимы работы: измерение мощности, измерение напряжений, измерение токов.
Возможность работы с заземленной или изолированной нейтралью (схема «звезда» или «треугольник»).
Индикация, с указанием направления, активной и реактивной мощности, токов или напряжений фаз с помощью цифровых индикаторов.
Отдельный вход питания от сети постоянного или переменного тока.
Программирование параметров измерительных трансформаторов тока.
Исполнение с интерфейсом RS485.
Выдача двух сигналов управления в зависимости от величины и направления потока мощности или величины напряжения или тока фаз.
Сигналы управления в виде переключающих контактов реле, ШИМ сигнал для управления оптопарой или по аналоговой токовой петле 4-20 мА..
Переключение режимов контроля мощности или напряжения входным сигналом в виде замыкающего контакта.
Исполнение в качестве реле напряжения, тока или мощности с двумя выходами – переключающими контактами реле.
Гальваническая развязка между цепями: входами измерения напряжений, входами измерения тока, входом питания и выходными цепями.
Крепление на переднюю панель с задним присоединением выводов.
Значения активной и реактивной мощности определяются путем многократного измерения и математической обработки результатов в реальном масштабе времени.
Возможность измерения напряжения, тока, cos φ и частоты измеряемых величин.
Наличие режима калибровки, доступного с помощью специального кода.
Программирование пороговых значений мощности, напряжений и токов.
Технические характеристики
Номинальные значения линейных напряжений подаваемых на измерительный вход
100, 127, 220, 380 В
Номинальные значения токов подаваемых на измерительный вход
1, 3, 5 А
Диапазон программируемых значений входного тока трансформаторов тока
1-9999 А стандартные значения (5; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800;1000;1200;1500;2000;3000) А
Основная приведенная погрешность при измерении мощности
2%
Основная приведенная погрешность при измерении тока, напряжения
1%
Диапазон напряжений питания:
переменного тока частотой 50 Гц
85 — 265 В
постоянного тока
60 — 350 В
Потребляемая мощность не более
2 Вт
Габаритные размеры
72 x 72 x 97 мм
Размер установочного отверстия
68 x 68 мм
Высота цифр,
10 мм
Цвет свечения:
исполнение по умолчанию
красный
по требованию заказчика
зеленый, желтый
Электрическая прочность изоляции между цепя
